離子交換樹脂時的物理性質(zhì)
- 發(fā)布時間：2022-03-25
- 發(fā)布者： 本站
- 來源： 原創(chuàng)
- 閱讀量：
市面上離子交換樹脂的種類很多，由于化學(xué)組成結(jié)構(gòu)不同而具有不同的功能和特性，因此適合于不同的用途，應(yīng)根據(jù)工藝要求和材料特性選擇合適的樹脂類型和品種。今天帶路環(huán)保小編帶大家了解一下離子交換樹脂時的物理特性：
樹脂顆粒尺寸

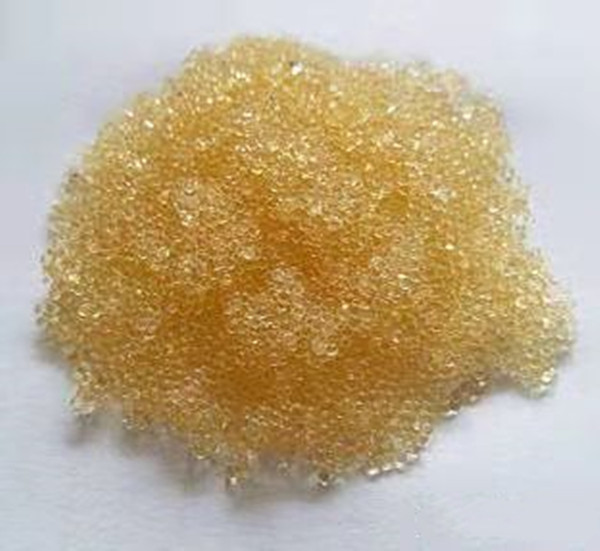

離子交換樹脂通常制成珠狀的小顆粒，它的尺寸很重要。樹脂顆粒較細者，反應(yīng)速度較大，但細顆粒對液體通過的阻力較大，需要較高的工作壓力；特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應(yīng)選擇適當。如果樹脂粒徑在0.2mm（約為70目）以下，會明顯增大流體通過的阻力，降低流量和生產(chǎn)能力。
樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹后進行篩分，累計其在20、30、40、50……目篩網(wǎng)上的留存量，以90%粒子可以通過其相對應(yīng)的篩孔直徑，稱為樹脂的“有效粒徑”。多數(shù)通用的樹脂產(chǎn)品的有效粒徑在0.4～0.6mm之間。
樹脂在干燥時的密度稱為真密度。濕樹脂?單λ體積（連顆粒間空隙）的重量稱為視密度。樹脂的密度與它的交聯(lián)度和交換基團的性質(zhì)有關(guān)。通常，交聯(lián)度高的樹脂的密度較高，強酸性或強堿性樹脂的密度高于弱酸或弱堿性者，而大孔型樹脂的密度則較低。例如，苯乙烯系凝膠型強酸陽離子樹脂的真密度為1.26g/mL，視密度為0.85g/mL；而丙烯酸系凝膠型弱酸陽離子樹脂的真密度為1.19g/mL，視密度為0.75g/mL。
樹脂的溶解性
離子交換樹脂應(yīng)為不溶性物質(zhì)。但樹脂在合成過程中夾雜的聚合度較低的物質(zhì)，及樹脂分解生成的物質(zhì)，會在工作運行時溶解出來。交聯(lián)度較低和含活性基團多的樹脂，溶解傾向較大 。
膨脹度
離子交換樹脂含有大量親水基團，與水接觸即吸水膨脹。當樹脂中的離子變換時，如陽離子樹脂由H+轉(zhuǎn)為Na+，陰樹脂由Cl－轉(zhuǎn)為OH－，都因離子直徑增大而發(fā)生膨脹，增大樹脂的體積。通常，交聯(lián)度低的樹脂的膨脹度較大。在設(shè)計離子交換裝置時，必須考慮樹脂的膨脹度，以適應(yīng)生產(chǎn)運行時樹脂中的離子轉(zhuǎn)換發(fā)生的樹脂體積變化。
耐用性
樹脂顆粒使用時有轉(zhuǎn)移、磨擦、膨脹和收縮等變化，長期使用后會有少量損耗和破碎，故樹脂要有較高的機械強度和耐磨性。通常，交聯(lián)度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定于交聯(lián)結(jié)構(gòu)的均勻程度及其強度。如大孔樹脂，具有較高的交聯(lián)度者，結(jié)構(gòu)穩(wěn)定，能耐反復(fù)再生 。
好了，以上便是離子交換樹脂時的物理特性。用戶在對樹脂進行選型時若不確定，可聯(lián)系技術(shù)人員確認樹脂信息，帶路環(huán)?？擅赓M為用戶提供產(chǎn)品參數(shù)及技術(shù)服務(wù)。
樹脂顆粒尺寸
離子交換樹脂通常制成珠狀的小顆粒，它的尺寸很重要。樹脂顆粒較細者，反應(yīng)速度較大，但細顆粒對液體通過的阻力較大，需要較高的工作壓力；特別是濃糖液粘度高，這種影響更顯著。因此，樹脂顆粒的大小應(yīng)選擇適當。如果樹脂粒徑在0.2mm（約為70目）以下，會明顯增大流體通過的阻力，降低流量和生產(chǎn)能力。
樹脂顆粒大小的測定通常用濕篩法，將樹脂在充分吸水膨脹后進行篩分，累計其在20、30、40、50……目篩網(wǎng)上的留存量，以90%粒子可以通過其相對應(yīng)的篩孔直徑，稱為樹脂的“有效粒徑”。多數(shù)通用的樹脂產(chǎn)品的有效粒徑在0.4～0.6mm之間。
樹脂顆粒是否均勻以均勻系數(shù)表示。它是在測定樹脂的“有效粒徑”坐標圖上取累計留存量為40%粒子，相對應(yīng)的篩孔直徑與有效粒徑的比例。如一種樹脂（IR-120）的有效粒徑為0.4～0.6mm，它在20目篩、30目篩及40目篩上留存粒子分別為：18.3%、41.1%、及31.3%，則計算得均勻系數(shù)為2.0。
樹脂在干燥時的密度稱為真密度。濕樹脂?單λ體積（連顆粒間空隙）的重量稱為視密度。樹脂的密度與它的交聯(lián)度和交換基團的性質(zhì)有關(guān)。通常，交聯(lián)度高的樹脂的密度較高，強酸性或強堿性樹脂的密度高于弱酸或弱堿性者，而大孔型樹脂的密度則較低。例如，苯乙烯系凝膠型強酸陽離子樹脂的真密度為1.26g/mL，視密度為0.85g/mL；而丙烯酸系凝膠型弱酸陽離子樹脂的真密度為1.19g/mL，視密度為0.75g/mL。
樹脂的溶解性
離子交換樹脂應(yīng)為不溶性物質(zhì)。但樹脂在合成過程中夾雜的聚合度較低的物質(zhì)，及樹脂分解生成的物質(zhì)，會在工作運行時溶解出來。交聯(lián)度較低和含活性基團多的樹脂，溶解傾向較大 。
膨脹度
離子交換樹脂含有大量親水基團，與水接觸即吸水膨脹。當樹脂中的離子變換時，如陽離子樹脂由H+轉(zhuǎn)為Na+，陰樹脂由Cl－轉(zhuǎn)為OH－，都因離子直徑增大而發(fā)生膨脹，增大樹脂的體積。通常，交聯(lián)度低的樹脂的膨脹度較大。在設(shè)計離子交換裝置時，必須考慮樹脂的膨脹度，以適應(yīng)生產(chǎn)運行時樹脂中的離子轉(zhuǎn)換發(fā)生的樹脂體積變化。
耐用性
樹脂顆粒使用時有轉(zhuǎn)移、磨擦、膨脹和收縮等變化，長期使用后會有少量損耗和破碎，故樹脂要有較高的機械強度和耐磨性。通常，交聯(lián)度低的樹脂較易碎裂，但樹脂的耐用性更主要地決定于交聯(lián)結(jié)構(gòu)的均勻程度及其強度。如大孔樹脂，具有較高的交聯(lián)度者，結(jié)構(gòu)穩(wěn)定，能耐反復(fù)再生 。
好了，以上便是離子交換樹脂時的物理特性。用戶在對樹脂進行選型時若不確定，可聯(lián)系技術(shù)人員確認樹脂信息，帶路環(huán)?？擅赓M為用戶提供產(chǎn)品參數(shù)及技術(shù)服務(wù)。
